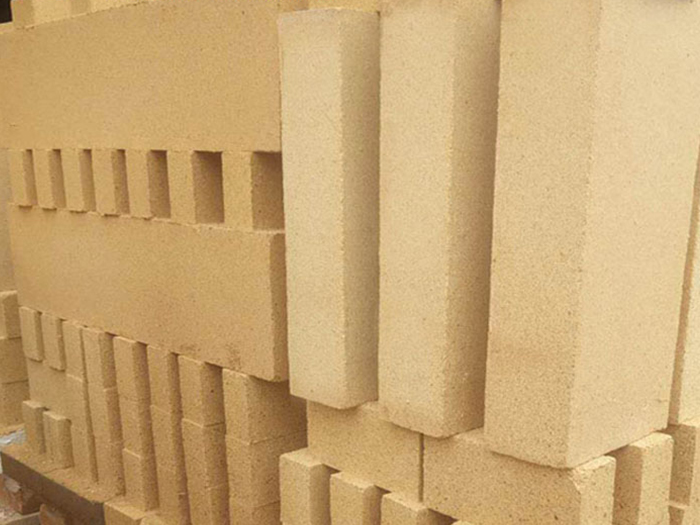

粘土磚是由煅燒后的耐火粘土(熟料)與部分軟質(zhì)耐火粘土(結(jié)合粘土)經(jīng)過粉碎、混合、成型、干燥、燒成等過程的制成品。粘土磚的主要礦物成分為高嶺石，即耐火粘土和高嶺土，焦?fàn)t用粘土磚化學(xué)成分為AL2O3·2SiO2·2H2O占90%以上，其余為K2O、Na2O、CaO、MgO、TiO2及Fe2O3等雜質(zhì)，約占6%～7%。

砌筑焦?fàn)t用耐火磚應(yīng)該具有：荷重軟化溫度高于使用部位的高溫度；在使用部位溫度變化范圍內(nèi)，具有抗溫度劇變的能力；能抵抗在使用部位可能遇到的各種介質(zhì)的侵蝕；炭化室一一燃燒室墻具有良好的導(dǎo)熱性能，格子耐火磚具有良好的蓄熱性能等等。常用耐火磚的耐火度、導(dǎo)熱性、熱膨脹性、氣孔率、體積密度、高溫負(fù)荷軟化溫度、高溫體積穩(wěn)定性、溫度劇變抵抗性等，焦?fàn)t用耐火磚都應(yīng)該符合要求。

煉焦?fàn)t用粘土磚的特性如下：

(1)粘土磚的荷重軟化溫度，粘土質(zhì)耐火材料制品的荷重軟化溫度比較低，通常都低于1300℃。從開始軟化至變形(壓縮)40%，其溫度間隔時在150～250℃之間。

(2)粘土磚的耐火度，粘土質(zhì)耐火材料制品的耐火度較低，而隨制品中Al2O3含量的增加而提高。

(3)粘土磚的重?zé)€變化，粘土質(zhì)耐火材料制品的制造以軟質(zhì)粘土為結(jié)合劑，由于在燒成過程中結(jié)合劑和熟料礦化不，所以粘土磚在高溫下長期使用會因再結(jié)晶而產(chǎn)生不可逆的體積收縮(殘余收縮)或體積膨脹。此種現(xiàn)象稱重?zé)€變化，對于粘土磚制品要求殘余收縮率不超過1%。

(4)粘土磚的熱穩(wěn)定性，粘土質(zhì)耐火材料制品的熱穩(wěn)定性較好，加熱到1100℃時總的體積膨脹很小，而且變化均勻，所以抗溫度劇變能力強(qiáng)。普通熟料粘土磚的水冷次數(shù)為10～20次。

(5)粘土磚的抗渣性，粘土質(zhì)耐火材料制品的主要化學(xué)成分為SiO2和Al2O3，而SiO2含量大于Al203，故粘土磚呈弱酸性，因此抗酸性爐渣侵蝕的能力比抗堿性爐渣侵蝕的能力強(qiáng)。

由于粘土磚具有以上特點(diǎn)，對于現(xiàn)代大容積焦?fàn)t來說，粘土磚不適用于高溫部位，而主要用于溫度較低又波動較大的部位，如上升管襯磚、爐門、爐頂、小煙道襯磚、蓄熱室封墻及格子磚等。因耐火磚原料來源廣泛、制造容易、成本較低，所以有些小型焦?fàn)t，可采用粘土磚砌筑，但在操作中，應(yīng)嚴(yán)格控制溫度，以防止造成爐頂過早損壞。

鄭州榮盛耐材有限公司生產(chǎn)銷售各種型號的耐火材料，如果您對焦?fàn)t用粘土磚有需求，或是對焦?fàn)t用粘土磚化學(xué)成分有疑問，歡迎咨詢榮盛耐材有限公司，我們期待與您共商合作大計(jì)。
