氧化鋁空心球磚

分類：其他耐火磚瀏覽：次

耐火材料

廠家直銷歡迎長期合作！

價格咨詢

139-3717-0928

0371-56777921

產品詳情

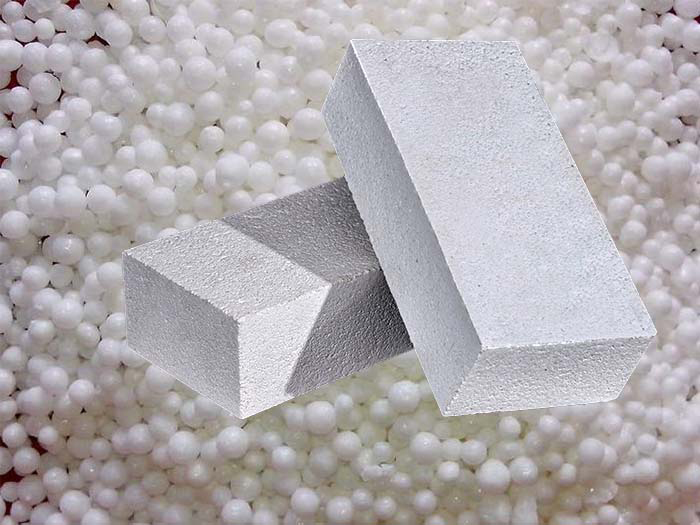

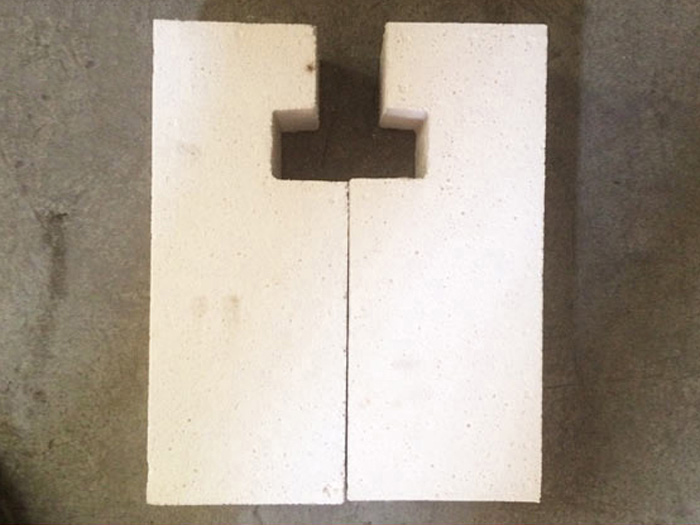

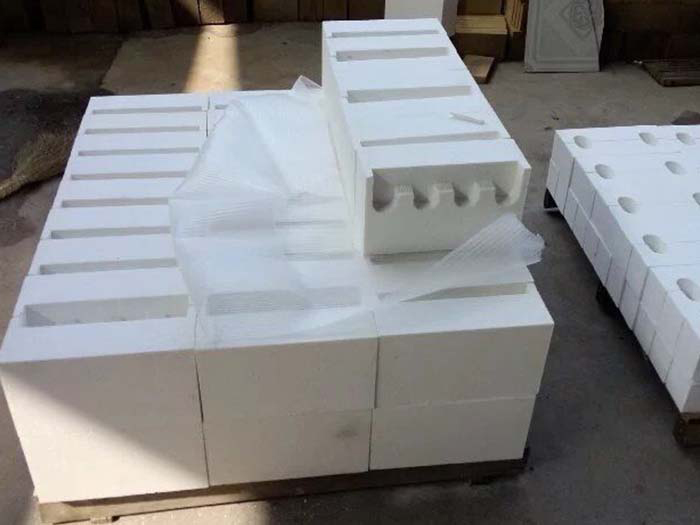

　　氧化鋁空心球磚以高純氧化鋁空心球為主要原料高溫燒結而成 .制品具有體積密度小,耐壓強度高,導熱系數低,使用溫度高等點.可廣泛用于合成氨液化爐,乙烯造氣爐等高溫窯爐的內襯,對腐蝕性氣體和熔渣有較強的抵抗能力,使用溫度在1800℃以下。

氧化鋁空心球磚，是由氧化鋁空心球和氧化鋁粉為主要原料，結合其他的結合劑，經過1750度高溫燒制而成。屬于溫材料節(jié)能保溫材料的一種。

氧化鋁空心球是一種新型的高溫隔熱材料，它是用工業(yè)氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。以氧化鋁空心球為主體，可制成各種形狀制品，高使用溫度1800℃，制品機械強度高，為一般輕質制品的數倍，而體積密度僅為剛玉制品的二分之一。在石化工業(yè)氣化爐、炭黑工業(yè)反應爐、冶金工業(yè)感應電爐等高溫、溫窯爐上得到廣泛應用，取得了十分滿意的節(jié)能效果。氧化鋁空心球及其制品是一種耐高溫、節(jié)能異的輕質耐火材料，在各種氣氛下使用都非常穩(wěn)定。特別是于在1800℃的高溫窯爐上應用。空心球可用于做高溫、溫隔熱填料，高溫耐火混凝土輕質集料，高溫澆注料等?？招那虼u可用于高溫節(jié)能（ >30%）倒焰窯、梭式窯、鉬絲爐、鎢棒爐、感應爐、氮化爐等。對于減輕爐體重量，改造結構、節(jié)約材料、節(jié)省能源，均會取得明顯效果。

制造氧化鋁空心球磚的原料是各種尺寸的氧化鋁空心球，結合劑是硫酸鋁。

將工業(yè)氧化鋁經1500℃煅燒后用球磨機濕磨40h，經酸洗、水洗、干燥后制成細粉備用。其配料比如下:氧化鋁細粉30%，其余為Al2O3空心球。各種尺寸空心球所占比例為：>5mm1%，5~3mm12%，3~2mm25%，2~0.7mm32%，結合劑為20%Al2（SO4）3水溶液，加入量為5%，外加水3.6%。先將各種尺寸的空心球按比例干混，加入結合劑和水混合后再加入細粉。料混好后，用木模加壓振動成型。由于坯體強度低，先烘干，再脫模。燒成是在倒焰窯內進行的，燒成溫度為1800℃。

氧化鋁空心球磚的體積密度為1.4g/cm3，常溫耐壓強度6MPa，導熱系數0.9W/（m.K）。

氧化鋁空心球磚的參考理化指標如下：

項目	指標
項目	LQZ99-1.4	LQZ99-1.6	LQZ99-1.8	LQZ95-1.4	LQZ95-1.6	LQZ95-1.8	LQZ90-1.4	LQZ90-1.6	LQZ90-1.8
Al₂O₃ %	≥99			≥95			≥90
SiO₂ %	≤0.3			--			--
Fe₂O₃ %	≤0.2			≤0.2			≤0.2
體積密度 g/cm³	1.3~1.5	1.5~1.7	1.7~1.9	1.3~1.5	1.5~1.7	1.7~1.9	1.3~1.5	1.5~1.7	1.7~1.9
常溫耐壓強度MPa	≥6	≥10	≥12	≥8	≥12	≥16	≥10	≥14	≥18
導熱系數 W/(m·K) 熱面1000℃	≤0.9	≤1.1	≤1.2	≤0.9	≤1.1	≤1.2	≤0.9	≤1.1	≤1.2
加熱線變化% 1600℃×3h	±0.3			±0.3			±0.3
